Infographie interactive — Modulimo V5.1
Bunker forestier résidentiel
Habitation souterraine en conteneurs maritimes pour 12 à 15 personnes, autosuffisante et résiliente. Explore chaque composante du projet : étages de vie et de production, aquaponie, culture sabloponique, vélomobiles, énergie solaire, refuge sécurisé et mode situation critique.
Capacité
12 à 15 personnes
Surface habitable
± 420 m²
Autonomie ciblée
3 à 6 mois

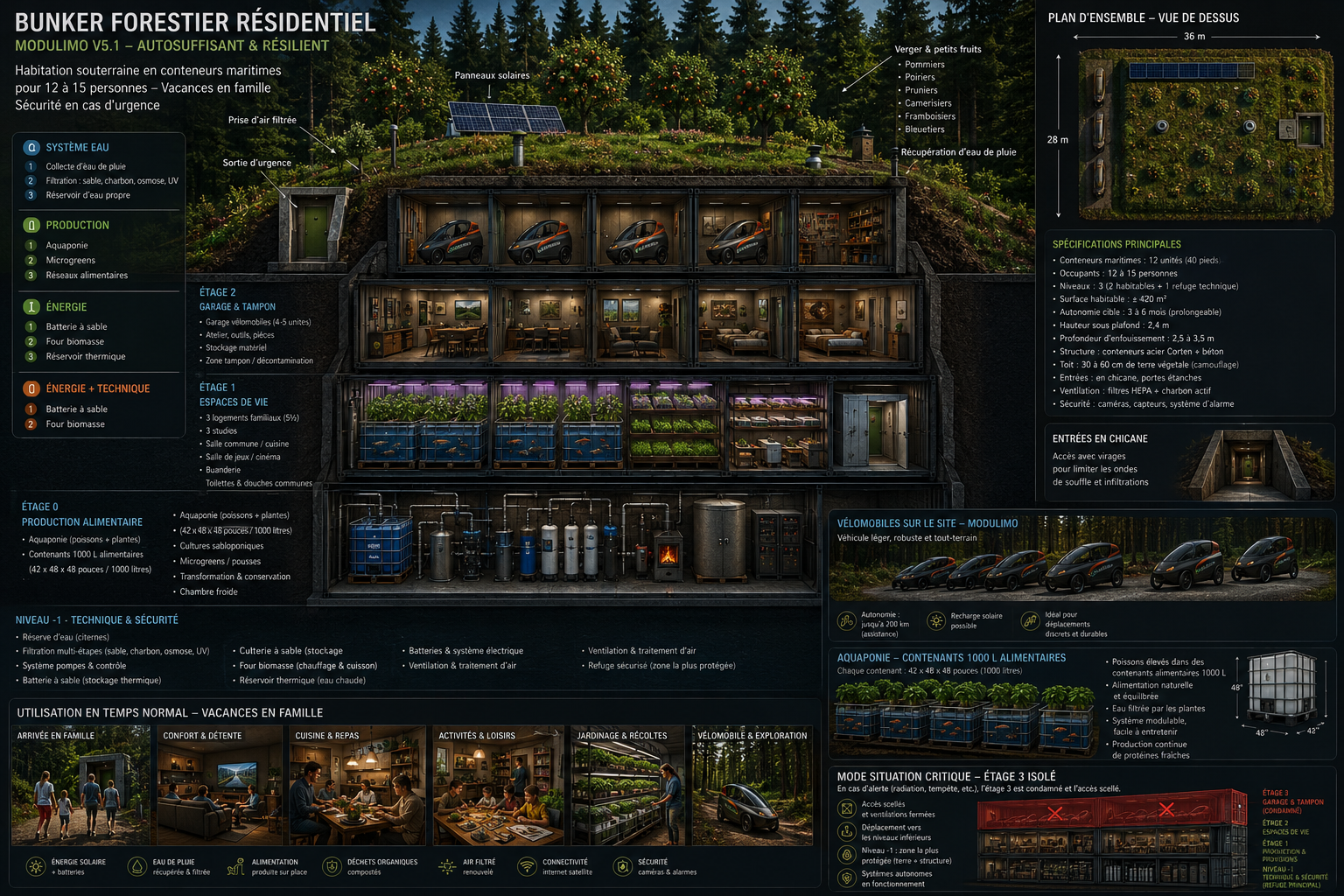

Modulimo V5.1 — Autosuffisant & résilient
Bunker forestier résidentiel
Habitation souterraine en conteneurs maritimes pour 12 à 15 personnes — vacances en famille en temps normal, sécurité en cas d’urgence. Quatre niveaux superposés combinent garage tampon, espaces de vie, production alimentaire, systèmes techniques et refuge sécurisé, sous un toit de terre végétale planté d’un verger nourricier qui camoufle l’ensemble dans la forêt.
Spécifications principales
- Conteneurs maritimes : 12 unités (40 pieds)
- Occupants : 12 à 15 personnes
- Niveaux : 3 (2 habitables + 1 refuge technique)
- Surface habitable : ± 420 m²
- Autonomie ciblée : 3 à 6 mois (prolongeable)
- Hauteur sous plafond : 2,4 m
- Profondeur d’enfouissement : 2,5 à 3,5 m
- Structure : conteneurs acier Corten + béton
- Toit : 30 à 60 cm de terre végétale (camouflage)
- Entrées : en chicane, portes étanches
- Ventilation : filtres HEPA + charbon actif
- Sécurité : caméras, capteurs, système d’alarme
- Emprise au sol : 36 m × 28 m (vue de dessus)
Surface — Verger & petits fruits
- Pommiers, poiriers, pruniers
- Camerisiers, framboisiers, bleuetiers
- Panneaux solaires
- Récupération d’eau de pluie
- Prise d’air filtrée et sortie d’urgence
Étage 2 — Garage & tampon
(non habité en cas de radiation)
- Garage vélomobiles (4 à 5 unités)
- Atelier, outils, pièces
- Stockage matériel
- Zone tampon / décontamination
Étage 1 — Espaces de vie
- 3 logements familiaux (5½)
- 3 studios
- Salle commune / cuisine
- Salle de jeux / cinéma
- Buanderie
- Toilettes & douches communes
Étage 0 — Production alimentaire
- Aquaponie (poissons + plantes) en contenants 1000 L alimentaires
- Cultures sabloponiques
- Microgreens / pousses
- Transformation & conservation
- Chambre froide
Niveau -1 — Technique & sécurité
- Réserve d’eau (citernes)
- Filtration multi-étapes (sable, charbon, osmose, UV)
- Système pompes & contrôle
- Batterie à sable (stockage thermique)
- Four biomasse (chauffage & cuisson)
- Réservoir thermique (eau chaude)
- Batteries & système électrique
- Ventilation & traitement d’air
- Refuge sécurisé (zone la plus protégée)
Système eau
- Collecte d’eau de pluie
- Filtration : sable, charbon, osmose, UV
- Réservoir d’eau propre
Mode situation critique — Étage garage isolé
En cas d’alerte (radiation, tempête, etc.), l’étage garage & tampon est condamné et l’accès scellé.
- Accès scellés et ventilations fermées
- Déplacement vers les niveaux inférieurs
- Niveau -1 : zone la plus protégée (terre + structure)
- Systèmes autonomes en fonctionnement
Vélomobiles sur le site
- Véhicule léger, robuste et tout-terrain
- Autonomie : jusqu’à 200 km (assistance)
- Recharge solaire possible
- Idéal pour déplacements discrets et durables
Aquaponie — Contenants 1000 L alimentaires
- Chaque contenant : 42 × 48 × 48 pouces (1000 litres)
- Poissons élevés dans des contenants alimentaires 1000 L
- Alimentation naturelle et équilibrée
- Eau filtrée par les plantes
- Système modulaire, facile à entretenir
- Production continue de protéines fraîches
Entrées en chicane
Accès avec virages pour limiter les ondes de souffle et les infiltrations. Portes étanches à chaque entrée.
Énergie solaire + batteries
Eau de pluie récupérée & filtrée
Alimentation produite sur place
Déchets organiques compostés
Air filtré renouvelé
Connectivité internet satellite
Sécurité : caméras & alarmes
Utilisation en temps normal — vacances en famille : arrivée en famille, confort & détente, cuisine & repas, activités & loisirs, jardinage & récoltes, vélomobile & exploration.
Bunker Souterrain — Plan Technique V4
STRUCTURE EN CROIX · 4 BRAS 40' · 2 NIVEAUX · 2 COLIMACONS CENTRAUX · 4 ECHELLES AUX EXTREMITES · 5 CONTENEURS 10'
VUE DE DESSUS
COUPE A-A' -- VUE LATERALE
VUE ISOMETRIQUE -- STRUCTURE EN CROIX (4 PIEDS DE TERRE VISIBLES)
LEGENDE
Conteneurs 40' R1/R3
Conteneurs 20' evacuation N/S
Beton arme 8 po (200mm)
Membrane bitumineuse
Terre compactee 4 pieds
Gravier 0-3/4 (12 po)
Conteneur 10' surface + panneaux solaires
Colimacon (acces central)
Echelle verticale (extremite)
Drain francais + barils 45 gallons
Cage centrale (intersection)
